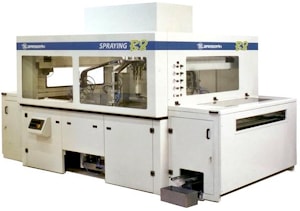

Ротационный распылительный автомат BARBERAN RR-B4/B8
Ротационные распылительные автоматы BARBERAN RR-B4 и RR-B8 предназначены для отделки поверхностей мебельных деталей, дверей, фанеры, плит МДФ, ДСП и других плиточных материалов методом автоматического распыления. Используются для нанесения всех типов грунтовочных и финишных лаков, бейцев, а также материалов на водной основе. Окрасочные автоматы B4 и B8 могут применяться как самостоятельные станки, так и в составе производственных линий.
Распылительный автомат BARBERAN B4/B8 оснащен покрасочной камерой ротационного (карусельного) типа, которая имеет ряд преимуществ перед камерами траверсного типа. Прежде всего, это высокое качество покрытия при существенном снижении производственных расходов, экономия лакокрасочного материала до 20%, экономия растворителя на промывку камеры. Простое вращение, близкое к нанесению вручную, позволяет распылительному пистолету двигаться с оптимальной скоростью, обеспечивая превосходное покрытие не только плоских поверхностей, но также профилированных заготовок и сложных кромок.
Благодаря новой запатентованной системе распыления PushPull достигается качественная окраска сложных углов и других труднодоступных зон деталей. Конструкция распылительных станков B4 и B8 обеспечивает возможность распыления с близкого расстояния за счет снижение высоты распыления, что улучшает качество отделки и способствует экономии ЛКМ, так как большее количество материала попадает непосредственно на поверхность. Оснащение включает устройство автоматического регулирования высоты ротационной карусели. Скорость вращения карусели контролируется инвертором.
Автоматические распылительные станки В4 и В8 оборудованы устройством считывания деталей, которое расположено на подаче и включает 189 пар инфракрасных датчиков для получения максимально точного определения размеров, формы и местонахождения деталей, что позволяет экономить значительное количество ЛКМ. После завершения считывания процессор управления осуществляет регулировку угла распыления каждого пистолета в зависимости от значений 17 разных параметров. Система автоматического программирования и управления распылительными пистолетами обеспечивает оптимальную скорость продвижения и поворота, управляет открыванием и закрыванием пистолетов.
Конвейер подачи состоит из девяти стальных лент шириной 150 мм. Контроль скорости подачи осуществляется инвертором с электронным дисплеем. Конвейер оснащен эффективной системой очистки лент и возврата ЛКМ. До 95% материала, распыленного на ленты, можно снять и повторно использовать. Для снятия ЛКМ с конвейерных лент используются специальные металлические скребки. Подача снятого ЛКМ в резервуар производится самоочищающейся транспортерной лентой. Устройство окончательной очистки конвейерных лент снимает любые остатки материала. Емкость системы очистки вмещает 60 л растворителя.
Еще одной важной конструктивной особенностью распылительного автомата является надежная и эффективная система аспирации покрасочной пыли. Проход воздуха аспирации через щели между стальными лентами позволяет эффективно удалять покрасочную пыль. Проход воздуха только в вертикальном направлении (сверху вниз) исключает возможность загрязнения обрабатываемых деталей и обеспечивает чистоту покрасочной камеры. Скорость потока 0,5 м/сек является оптимальной для качественной фильтрации воздуха картонными фильтрами. Основная масса покрасочной пыли удерживается фильтрами первичной очистки, которые расположены под конвейером, окончательную очистку воздуха обеспечивают фильтры тонкой очистки.
В стандартном исполнении станок оборудован большой автоматически поднимающейся дверью для быстрого и удобного доступа в покрасочную камеру. Дверь оснащена системой блокировки, что гарантирует безопасность. Дизайн станка обеспечивает улучшенный визуальный контроль процесса распыления в покрасочной камере, которая освещается флуоресцентными лампами.

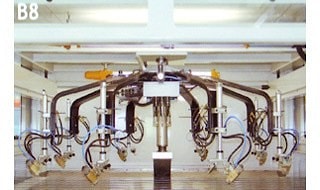

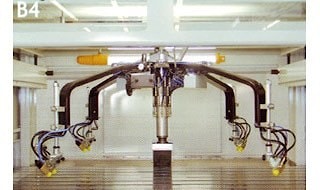

Подача ЛКМ производится по двум независимым контурам. Модель B4 (базовая) комплектуется четырьмя "руками", на каждой может быть установлено по 2 окрасочных пистолета. Модель B8 оборудована восемью "руками", на которые можно смонтировать до 16 пистолетов. Станок B4 может быть дооборудован еще четырьмя "руками" и восемью пистолетами, что позволит увеличить производительность. Ротационные распылительные автоматы BARBERAN RR-B4/B8 могут комплектоваться окрасочными пистолетами пневморастыления низкого давления или пистолетами высокого давления системы airmix.
Преимущества
• Простая и легкая наладка
• Точная и надежная система сканирования деталей
• Современная система управления и контроля
• Легкое и быстрое обслуживание
• Эффективная система очистки конвейера и возврата ЛКМ
• Возможность высокой производительности (до 12 м/мин) без потери качества
• Высокопрочные ленты конвейера подачи из нержавеющей стали, не требующие больших затрат в эксплуатации
• Высокое качество отделки
• Меньше остановок для чистки и обслуживания
• Не менее чем 20% экономии ЛКМ по сравнению с традиционными распылительными автоматами
• Экономия растворителей для промывки лент (до 30 литров в смену).
Технические характеристики ротационного распылительного автомата BARBERAN RR-B8
- Ширина нанесения: 1300 мм
- Минимальная длина заготовки: 300 мм
- Высота прохода: 80 мм
- Рабочая высота: 900 мм
- Скорость подачи (регулируемая): 2-12 м/мин
- Скорость вращения: 18-22 об/мин
- Высота головки (регулируемая, мин.-макс.): 80-160 мм
- Мощность: 5,5 кВт
- Требуемое давление воздуха: 6 бар
- Расход воздуха: 8500 м3/час
- Габаритные размеры (Д х Ш х В): 4800 х 3800 х 3000 мм
- Вес (прибл.) - 3500 кг
Распылительный автомат BARBERAN B4/B8 оснащен покрасочной камерой ротационного (карусельного) типа, которая имеет ряд преимуществ перед камерами траверсного типа. Прежде всего, это высокое качество покрытия при существенном снижении производственных расходов, экономия лакокрасочного материала до 20%, экономия растворителя на промывку камеры. Простое вращение, близкое к нанесению вручную, позволяет распылительному пистолету двигаться с оптимальной скоростью, обеспечивая превосходное покрытие не только плоских поверхностей, но также профилированных заготовок и сложных кромок.
Благодаря новой запатентованной системе распыления PushPull достигается качественная окраска сложных углов и других труднодоступных зон деталей. Конструкция распылительных станков B4 и B8 обеспечивает возможность распыления с близкого расстояния за счет снижение высоты распыления, что улучшает качество отделки и способствует экономии ЛКМ, так как большее количество материала попадает непосредственно на поверхность. Оснащение включает устройство автоматического регулирования высоты ротационной карусели. Скорость вращения карусели контролируется инвертором.
Автоматические распылительные станки В4 и В8 оборудованы устройством считывания деталей, которое расположено на подаче и включает 189 пар инфракрасных датчиков для получения максимально точного определения размеров, формы и местонахождения деталей, что позволяет экономить значительное количество ЛКМ. После завершения считывания процессор управления осуществляет регулировку угла распыления каждого пистолета в зависимости от значений 17 разных параметров. Система автоматического программирования и управления распылительными пистолетами обеспечивает оптимальную скорость продвижения и поворота, управляет открыванием и закрыванием пистолетов.
Конвейер подачи состоит из девяти стальных лент шириной 150 мм. Контроль скорости подачи осуществляется инвертором с электронным дисплеем. Конвейер оснащен эффективной системой очистки лент и возврата ЛКМ. До 95% материала, распыленного на ленты, можно снять и повторно использовать. Для снятия ЛКМ с конвейерных лент используются специальные металлические скребки. Подача снятого ЛКМ в резервуар производится самоочищающейся транспортерной лентой. Устройство окончательной очистки конвейерных лент снимает любые остатки материала. Емкость системы очистки вмещает 60 л растворителя.
Еще одной важной конструктивной особенностью распылительного автомата является надежная и эффективная система аспирации покрасочной пыли. Проход воздуха аспирации через щели между стальными лентами позволяет эффективно удалять покрасочную пыль. Проход воздуха только в вертикальном направлении (сверху вниз) исключает возможность загрязнения обрабатываемых деталей и обеспечивает чистоту покрасочной камеры. Скорость потока 0,5 м/сек является оптимальной для качественной фильтрации воздуха картонными фильтрами. Основная масса покрасочной пыли удерживается фильтрами первичной очистки, которые расположены под конвейером, окончательную очистку воздуха обеспечивают фильтры тонкой очистки.
В стандартном исполнении станок оборудован большой автоматически поднимающейся дверью для быстрого и удобного доступа в покрасочную камеру. Дверь оснащена системой блокировки, что гарантирует безопасность. Дизайн станка обеспечивает улучшенный визуальный контроль процесса распыления в покрасочной камере, которая освещается флуоресцентными лампами.
Подача ЛКМ производится по двум независимым контурам. Модель B4 (базовая) комплектуется четырьмя "руками", на каждой может быть установлено по 2 окрасочных пистолета. Модель B8 оборудована восемью "руками", на которые можно смонтировать до 16 пистолетов. Станок B4 может быть дооборудован еще четырьмя "руками" и восемью пистолетами, что позволит увеличить производительность. Ротационные распылительные автоматы BARBERAN RR-B4/B8 могут комплектоваться окрасочными пистолетами пневморастыления низкого давления или пистолетами высокого давления системы airmix.
Преимущества
• Простая и легкая наладка
• Точная и надежная система сканирования деталей
• Современная система управления и контроля
• Легкое и быстрое обслуживание
• Эффективная система очистки конвейера и возврата ЛКМ
• Возможность высокой производительности (до 12 м/мин) без потери качества
• Высокопрочные ленты конвейера подачи из нержавеющей стали, не требующие больших затрат в эксплуатации
• Высокое качество отделки
• Меньше остановок для чистки и обслуживания
• Не менее чем 20% экономии ЛКМ по сравнению с традиционными распылительными автоматами
• Экономия растворителей для промывки лент (до 30 литров в смену).
Технические характеристики ротационного распылительного автомата BARBERAN RR-B8
- Ширина нанесения: 1300 мм
- Минимальная длина заготовки: 300 мм
- Высота прохода: 80 мм
- Рабочая высота: 900 мм
- Скорость подачи (регулируемая): 2-12 м/мин
- Скорость вращения: 18-22 об/мин
- Высота головки (регулируемая, мин.-макс.): 80-160 мм
- Мощность: 5,5 кВт
- Требуемое давление воздуха: 6 бар
- Расход воздуха: 8500 м3/час
- Габаритные размеры (Д х Ш х В): 4800 х 3800 х 3000 мм
- Вес (прибл.) - 3500 кг
