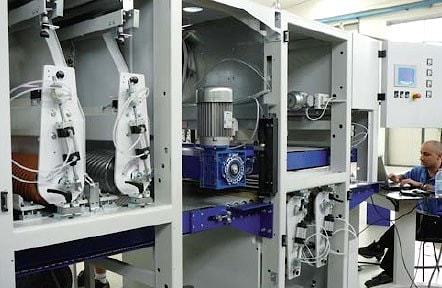

Калибровально-шлифовальный двухсторонний станок ЕМС Under-Top

ЕМС UNDER-TOP – автоматический калибровально-шлифовальный станок, предназначенный для калибрования и шлифовки панелей, различных плитных материалов с двух сторон, а также для калибрования и шлифования верхних и нижних поверхностей плоских заготовок из массива древесины. Выпускается в версиях с четырьмя и с шестью лентами. Применение двухстороннего калибровально-шлифовального станка Under-Top, выполняющего обработку детали с обеих сторон за один проход, позволяет удвоить производственные мощности и увеличить производительность. Under-Top может использоваться как позиционный станок, а также может быть включен в состав автоматических линий отделки.

Основные характеристики и базовая комплектация станков ЕМС Under-Top 1100

• Станок-линия с постоянной высотой от пола 980 мм (фиксированный стол, перемещающаяся балка).
• Винты подъема-опускания расположены ​​на большом расстоянии друг от друга для большей жесткости и стабильности станины.
• Осцилляция абразивной ленты производится с помощью электронного фотоэлемента и настраивается по амплитуде и частоте.
• Утюжок с войлоком, резиной и графитом; с устройством быстрой замены, возвращения и настройки в требуемую позицию.
• Высокая эффективность системы удаления пыли.
• Холостые ролики стола - один на подаче и один на выходе.
• Прижимной вал с резиновым покрытием 50 шор, рифленый.
• Степень защиты IP54.

Автоматические двухсторонние калибровально-шлифовальные станки Under-Top 1100 имеют два шлифовальных узла – нижний (Under) и верхний (Top), каждый из которых может включать две группы (узел 2RR: вал, вал; или 2RK: вал, комбинированная группа вал/утюжок) или три группы (узел 3RRR: вал, вал, вал; или 3RRK: вал, вал, комбинированная группа вал/утюжок). Рабочие узлы оснащаются валами Ø 190 мм: стальным рифленым калибровочным валом, обрезиненным шлифовальным валом твердостью 45 шор (2RR, 3RRR), обрезиненным шлифовальным валом твердостью 65 шор (3RRR, 3RRK); комбинированный рабочий узел имеет обрезиненный вал Ø 142 мм твердостью 45 шор и пневматический шлифовальный утюжок.

Шлифовальные узлы оснащены системой контроля давления вала с устройством "grit-set", которое обеспечивает регулирование давления в соответствии с зернистостью абразивной ленты. Оснащение включает плавающие прижимные планки (башмаки) на всех узлах, а также расположенную в нижнем шлифовальном узле вакуумную систему с высокоскоростным вентилятором мощностью 4 кВт, которая позволяет удерживать на конвейере маленькие или скользящие детали и обрабатывать заготовки площадью 100 кв.см. Автоматические устройства обдува абразивных лент предупреждают их перегрев.

Станок оборудован стальным сварным рабочим столом на 4 винтах и двойной опоре, оснащенным механизмом моторизованного подъема с точной регулировкой. Электрическая система регулирования позволяет обеспечить очень тонкую настройку подъема-опускания стола. Регулировка высоты (без использования ручной регулировки) осуществляется с точностью до 0,1 мм. Рабочая толщина отображается на электронном цифровом дисплее.

Конвейерная лента сделана из натуральной резины. Скорость подачи варьируется и регулируется с помощью электронного инвертора. Оснащение рабочего стола включает автоматическое центрирующее устройство для ленты подачи.

Запуск двигателей производит автоматический стартер "звезда-треугольник". Каждый двигатель оснащен аналоговым амперметром. Предусмотрена независимая система защиты от перегрузок.

Электронный блок управления сконструирован на базе программируемого логического контроллера Siemens SIMATIC POWER LOGIC CONTROL. Станок оснащен сенсорным ЖК-дисплеем Siemens STN, с четырьмя оттенками синего цвета. Система управления и контроля позволяет задавать и отображать основные параметры работы, а также сообщает о неисправностях.

Станок снабжен стандартными защитными устройствами в соответствии с нормами ЕС. Имеет кнопки аварийной остановки, автоматический тормоз двигателя абразивной ленты, прижимное лезвие на подаче для предотвращения возврата детали, систему аварийной автоматической остановки.

Стандартные технические характеристики калибровально-шлифовального станка ЕМС Under-Top 1100
- Полезная рабочая ширина: 1100 мм
- Рабочая толщина мин/макс: 3-160 мм
- Длина абразивной ленты: 1900 мм
- Ширина абразивной ленты: 1120 мм
- Диаметр валов: 190 мм
- Переменная скорость подачи с инверторным управлением, регулируется в диапазоне 2-22 м/мин.
- Мощность двигателей рабочих узлов: 11 кВт (15 л.с.)
- Давление сжатого воздуха: 6 бар
- Габаритные размеры полной линии Under-Top 1100 (ДхШхВ): 3500 х 1460 х 2200 мм (4 ленты); 4100 x 1460 x 2200 мм (6 лент).
