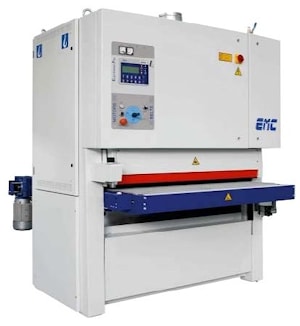

Калибровально-шлифовальный станок ЕМС Venus 1300

Автоматический калибровально-шлифовальный станок ЕМС Venus 1300 предназначен для калибрования и шлифования плоских заготовок из древесно-плитных материалов, шпонированных материалов, плоских заготовок из массива древесины. Может также использоваться для промежуточной шлифовки лаковых покрытий пластей (межлаковой шлифовки). Выпускается в нескольких версиях с двумя и тремя лентами.

Рабочие узлы станков Venus 1300 в базовой комплектации оснащаются стальным рифленым валом диаметром 190 мм, обрезиненным рифленым валом диаметром 220 мм твердостью 45 шор, обрезиненным рифленым валом диаметром 190 мм твердостью 55-60 шор, комбинированным узлом с обрезиненным валом диам. 142 мм твердостью 45 шор и пневматическим шлифовальным утюжком. Станки Venus 1300 также могут оснащаться электронными секционными утюжками типа "СР" (постоянного давления), состоящими из 24 или 43 сегментов.

Моторизованный рабочий стол оборудован устройством точного подъема на 4 винтах и двойной опоре. Подъем стола тонко регулируется при помощи электрической системы, без использования ручной регулировки. Рабочая толщина отображается на электронном цифровом дисплее с разрешением 0,1 мм. Лента конвейера изготовлена из натуральной резины. Скорость подачи регулируется в диапазоне 4-17 м/мин. при помощи мотор-вариатора. Оснащение рабочего стола включает автоматическое устройство центрирования ленты подачи.

Осцилляция абразивных лент производится с помощью электронного фотоэлемента, обеспечивается настройка осцилляции по амплитуде и частоте. Рабочее давление регулируется и отображается на дисплее, узел регулирования давления оснащен системой "Grit-set". Утюжок устанавливается с войлоком, резиной и графитом, контролируется пневматикой, снабжен устройством быстрой замены и возвращения в требуемую позицию, системой самонастройки рабочего давления. Предусмотрен переключатель "вкл/выкл." для валов и утюжков.

Комплектация автоматических калибровально-шлифовальных станков Venus 1300 включает главный централизованный электрический шкаф управления со степенью защиты IP54. Имеются аналоговые амперметры для каждого двигателя, автоматический стартер "звезда-треугольник" для каждого двигателя абразивных лент. Блок самодиагностики сигнализирует о появлении неисправности с отражением на контрольной панели. Предусмотрена независимая защита от перегрузки.

Управление пневматической системой осуществляет централизованный независимый пневматический шкаф управления с защитой IP54, в пылезащищенном исполнении. Пневматическая установка работает без смазки. Давление сжатого воздуха 6 бар.

Оснащение калибровально-шлифовального станка Venus 1300 включает также следующие защитные устройства:
- прижимное лезвие, позволяющее избежать возврата заготовки при подаче;
- задние и передние кнопки аварийной остановки;
- автоматический тормоз двигателя абразивных лент;
- контроль износа тормоза со светодиодным дисплеем;
- систему автоматической аварийной остановки с сигнализацией на дисплее в случае ослабления натяжения ленты, ее обрыва или смещения, срабатывания аварийного детектора при обработке материала чрезмерной толщины, открытия дверцы, недостатка сжатого воздуха, перегрузки электродвигателя.

Станки также имеют систему удаления пыли высокой эффективности.

Стандартные технические характеристики Venus 1300
- Полезная ширина: 1300 мм
- Рабочая толщина (мин/макс): 3 - 170 мм
- Длина абразивной ленты: 2200 мм
- Ширина абразивной ленты: 1320 мм
- Скорость подачи, регулируемая: от 4 до 17 м/мин.
- Стандартная мощность одного двигателя абразивных лент: 11кВт (15 л.с.)

Калибровально-шлифовальный станок Venus 1300 выпускается в следующих версиях: 2RR, 2RK, 2RT, 3RRR, 3RRK, 3RRT. Длина шлифовальной ленты может быть увеличена до 2620 мм (Venus 1300 Super). В качестве основных опций предлагается вакуумный стол, узел сатинирования и щеточной очистки, независимые двигатели, основные двигатели повышенной мощности 26 кВт (35 л.с.) каждый, сенсорный экран 7 дюймов с графикой высокого разрешения, а также плавающие прижимные планки (башмаки).
